Розничная цена: от 1 250 000 руб
Магнитометрическая система обнаружения подводных пловцов (далее СОПП-ПМ) предназначена для работы на небольшой глубине в 2-8 м и среднем/сильном течение, на которой работа гидроакустических систем затруднена или невозможна по физическому принципу.
Принцип работы заключается в обнаружение изменения магнитного поля вокруг кабельной сетки, которая раскладывается на дне для создания рубежа охраны.
Поскольку изменение магнитного поля происходит только в случае попадание в него металлических предметов (ферромагнетиков), данная система обнаруживает попадание в нее водолазов с баллонами, оружием и боеприпасами, а также подводных пилотируемых и не пилотируемых аппаратов, содержащих в своей конструкции металлические части.
|
Максимальная глубина монтажа: |
До 12 м |
|
Радиус обнаружения: |
До 6 м вокруг кабеля (при уровне помех не более 30%) До 8 м вокруг кабеля (при уровне помех не более 10%) |
|
Тип крепления ко дну: |
Неметаллическая сетка, нейлоновыми стяжками и анкерами |
|
Протяженность рубежа охраны |
До 300 м на 1 рубеж (для версии с выходом -12-24В) |
|
Максимальная длина кабеля: |
500 м, из них 200 м нечувствительный (не удлинительный кабель) кабель |
|
Диаметр чувствительного кабеля: |
10 мм |
|
Диаметр удлинительного кабеля: |
10 мм |
|

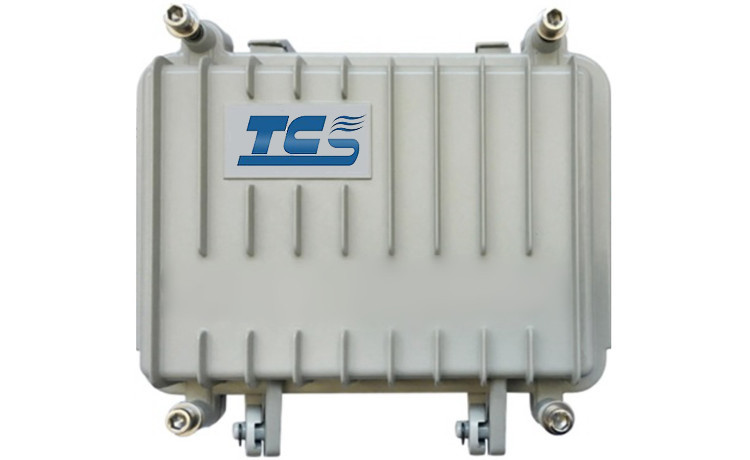

Размер внешнего блока: |
230х180х80 мм |
|
Интеграция: |
ПО «Посейдон» по сети Ethernet В иные системы – сухими контактами |
|
Подключения: |
Шлейф излучающего кабеля (1 шт.), шлейф принимающего кабеля (1 шт.), Питание (2 кабеля), Ethernet (RJ45), 2 сухих контакта (1 нормально замкнутый, 1 нормально разомкнутый) |
|
Питание: |
-12-24В или ~230В |
|
Потребление: |
до 50 Вт (блоки и кабель на 200 м) |
|
Степень защит кабеля: |
IP68 |
|
Степень защиты внешнего блока: |
IP67 (не предназначен для базирования под водой) |
|
Вес кабеля: |
266 г/м |
|
Вес внешнего блока: |
6,9 км |
|
Вероятность ложного срабатывания: |
10-6 |
|
Расчетный срок службы: |
10 лет |
Рекомендуется применение на:
|
|
Инструкция эксплуатации СОПП-ПМ (717 Kb) | |
 |
Паспорт СОПП-ПМ (по запросу) | |
|
Название/ № продукта |
Система обнаружения подводных пловцов (СОПП) |
Цена розничная, руб. |
|
СОПП-ПМ вер 3. |
Рубежная система обнаружения СОПП-ПМ, обнаружение подводного пловца до 8 м от кабеля, максимальная длина рубежа 300 м, питание -12-24В или ~230В. Комплект поставки: Контрольный блок (1 шт.), кабель связи 100 м, магнитометрический кабель 100 м |
от 1 950 000 |
|
Опции |
||
|
LIC |
Дополнительная лицензия ПО "Посейдон" с АРМом |
по запросу |
| ARM | АРМ (сервер или ноутбук) с ПО «Посейдон» | по запросу |
|
CAB |
Удлинение подводного комбинированного кабеля (2 жилы оптики, 3 жилы питания) |
по запросу |
|
Лицензии ПО "Посейдон" |
||
|
ПО "Посейдон" |
ПО "Посейдон", поставляемый на АРМ в комплекте со станциями СОПП. Включает в себя возможности серверной и клиентской части. |
в комплекте поставки |
|
ПО "Посейдон Сервер" |
Серверное исполнение ПО "Посейдон", включающее в себя возможность управления, архивирования и передачи информации со станций СОПП и не требует присутствие оператора. |
по запросу |
|
ПО "Посейдон Оператор" |
Клиентское программное обеспечение предназначенное для удаленного отображения и управления одной или несколькими станциями СОПП на одной карте в реальном времени. Для получения целевой информации и архивных данных необходимо подключение к ПО "Посейдон Сервер" |
по запросу |
|
Опции ПО "Посейдон" |
||
| Модуль "Права доступа" | Модуль, позволяющий разграничивать права доступа пользователей. | 800 000 |
| Модуль "Тревожных зон" | Модуль, позволяющий создавать тревожные зоны/объекты на карте, а также зоны, в которых не будет срабатывать тревога. | 800 000 |
| Интеграция | Интеграция с внешними системами | по запросу |
